Hướng Dẫn Sử Dụng Bình Vận Chuyển Mẫu Pha Hơi
Dưới đây là những hướng dẫn sử dụng cho bình vận chuyển mẫu pha hơi.
Hướng dẫn nạp nitơ lỏng cho bình vận chuyển mẫu:
- Mở thùng bảo vệ, tháo nút/nắp/phụ kiện. Kéo nút/nắp lên theo phương thẳng đứng (không vặn hay xoay).
- Bơm nitơ lỏng (LN2) đến mức mong muốn nhưng không được vượt qua đáy cổ bình.
a. Nếu đang làm việc với một bình ấm, nên nạp từ từ một lượng nhỏ nitơ lỏng vào đáy và để yên cho đến khi LN2 ngừng sôi để giảm nhiệt bên trong bình. Đặt cổng hút chân không quay hướng ra xa người vận hành hoặc nhân viên khác.
b. Để đạt được thời gian lưu trữ tối đa, người sử dụng sẽ cần nạp lại LN2 cho bình (đến phần đáy cổ bình) một vài lần cho đến khi mực chất lỏng được giữ ổn định.
c. Thực hiện theo các quy trình và thực hành an toàn đã được thiết lập khi nạp LN2.
d. Nạp LN2 bằng ống chuyển hoặc đổ vào bình bằng phễu.
e. Nếu bơm LN2 từ nguồn cấp có áp thì phải đảm bảo rằng đó là nguồn cấp áp suất thấp (< 1,52 bar).
- Đóng nút/nắp và để thiết bị duy trì ổn định nhiệt/ lớp hấp thụ làm việc trong tối thiểu 24 giờ.
- Tham khảo phần ‘Hướng dẫn nạp LN2 với công nghệ nạp QWick’ để biết phương thức nạp LN2 nhanh.
- Nếu có lớp tuyết đọng hoặc hiện tượng đọng nước bên ngoài bình sau vài giờ đầu tiên thì điều này cho thấy lớp chân không cách nhiệt bị suy yếu hoặc không có lớp chân không. Kiểm tra lại thiết bị cẩn thận.
- Đổ phần Nitơ lỏng còn dư ra ngoài ngay trước khi chuẩn bị vận chuyển. (Nếu cần thiết để loại bỏ hoàn toàn tất cả nitơ lỏng, hãy dốc ngược bình cho đến khi nitơ lỏng ngừng nhỏ giọt, đặt bình thẳng đứng và xem liệu có bất kỳ vũng nitơ lỏng nào ở đáy bình hay không. Nếu nitơ lỏng bắt đầu đọng lại, hãy dốc ngược bình lần nữa. Lặp lại nếu cần thiết cho đến khi loại bỏ hết nitơ lỏng khỏi bình, theo Hướng dẫn Đóng gói ICAO 202.)
- Cân và ghi nhận khối lượng bình đã nạp LN2.
a. Để đảm bảo quy trình nạp LN2 đã được thực hiện đúng, cân cả khối lượng bình rỗng và khối lượng bình sau khi nạp. So sánh độ chênh lệch giữa khối lượng bình rỗng và khối lượng bình sau khi nạp với dữ liệu trong Bảng 1. Sự khác biệt có thể được tính bằng cách sử dụng Công thức 1.
Độ chênh khối lượng = Khối lượng bình sau nạp – Khối lượng bình rỗng (Công thức 1)
b. Lưu ý rằng khối lượng bình sau khi nạp không phản ánh hiệu suất của bình.
- Đặt các phụ kiện vào bình, lau nước và hơi ẩm từ bên ngoài nút và bên trong ống cổ bình, và đóng lại nút & nắp vào bình.
Hướng dẫn nạp LN2 với công nghệ nạp QWick
Chỉ có các bình được dán nhãn nạp QWick là được trang bị công nghệ nạp QWick. Để sử dụng Công Nghệ Nạp QWick và thời gian nạp LN2 không đến 2 giờ, không để bình bị tăng nhiệt lên trên mức -150°C giữa mỗi lần vận chuyển. Nếu không gian bên trong bình bị tăng nhiệt lên trên mức -150°C, bình sẽ cần phải được nạp lại lần nữa tối thiểu 24 giờ để bình đạt đến trạng thái cân bằng nhiệt.
Sử dụng bảng khối lượng sau đây làm hướng dẫn chung để xác định xem Bình Vận Chuyển Pha Hơi đã được nạp LN2 đầy hay chưa. Giá trị chỉ mang tính tham khảo. Khối lượng bình có thể thay đổi tùy theo quá trình nạp LN2. Tham khảo thông số kỹ thuật về Thời gian trữ tĩnh và Tốc độ bay hơi bình thường (NER) được liệt kê trong bảng bên dưới. Các yếu tố như thời gian sử dụng bình, số lượng mẫu, điều kiện môi trường xung quanh, điều kiện vận chuyển và việc sử dụng phụ kiện, v.v. có thể ảnh hưởng tiêu cực đến thời gian trữ tĩnh và NER. Nếu loại bình không nằm trong bảng được liệt kê ở đây, hãy tham khảo Danh mục Bình bảo quản lạnh MVE hoặc liên hệ với Bộ phận Khách hàng hoặc Dịch vụ kỹ thuật để được hỗ trợ.

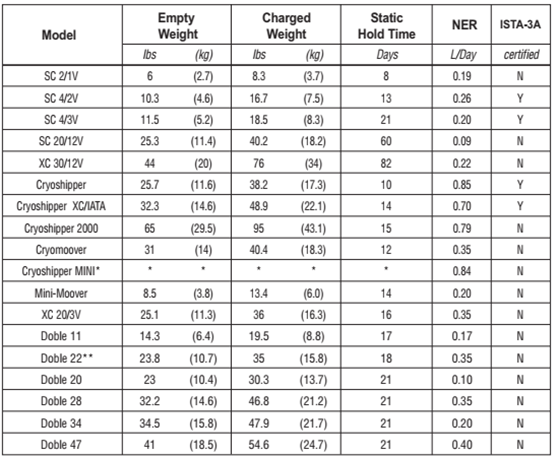

Bảng 1. Hiệu Suất Bình Theo Từng Dòng
Lưu ý: Việc sử dụng thiết bị ghi nhận nhiệt độ sẽ gia tăng chỉ số NER lên xấp xỉ 0,12 L/ngày
Hướng dẫn vận chuyển bình
- MVE/Chart khuyến nghị thùng chứa bảo vệ vận chuyển bằng nhựa (PPSC) nên được sử dụng để giúp giữ Bình Vận Chuyển Pha Hơi nằm ở vị trí thẳng đứng và giảm thiểu rủi ro ảnh hưởng đến các mẫu giá trị cao. KHÔNG VẬN CHUYỂN BÌNH KHI ĐẶT NẰM NGHIÊNG HOẶC ÚP NGƯỢC. VẬN CHUYỂN BÌNH KHÔNG ĐÚNG CÁCH CÓ THỂ LÀM GIẢM 10% THỜI GIAN LƯU TRỮ, GÂY ẢNH HƯỞNG TỚI BÌNH VÀ MẪU. Điều này có thể làm mất hiệu lực bảo hành.
- Nạp LN2 cho bình theo tất cả các bước được liệt kê trong phần Hướng Dẫn Nạp LN2 trước khi đặt vào PPSC. Để tránh thiệt hại cho bình hoặc PPSC, đừng bao giờ nạp đầy hoặc nạp vào bình khi ở trong PPSC. Siết chặt tất cả các chốt khóa trước khi vận chuyển. Cũng có thể sử dụng dây buộc cáp, niêm phong bảo mật chống giả mạo hoặc bất kỳ cơ chế khóa phụ thích hợp nào khác xung quanh các chốt khóa hiện có để tránh mẫu giá trị bị tác động trong quá trình vận chuyển. Trước khi đưa PPSC vào sử dụng, hãy kiểm tra xem có bất kỳ hư hỏng nào có thể gây nguy hiểm cho chức năng của nó không. Thay thế bất kỳ đệm xốp hấp thụ va đập nào đã cũ/bị mòn bên trong PPSC hoặc bất kỳ phần cứng nào bị lỗi. Loại bỏ các PPSC bị hư hỏng nặng khỏi dịch vụ. Liên hệ với bộ phận Chăm Sóc Khách Hàng hoặc Dịch Vụ Kỹ Thuật để được hỗ trợ trong việc lựa chọn các bộ phận thay thế phù hợp.
- Bình Vận Chuyển Pha Hơi MVE được thiết kế chủ yếu dưới dạng thùng vận chuyển mẫu trong pha hơi, tuy nhiên, chúng cũng có thể được sử dụng để chứa mẫu trong nitơ lỏng. Điều bắt buộc là tất cả nitơ lỏng phải được loại bỏ để thiết bị vẫn được phân loại là Bình Vận Chuyển Pha Hơi để vận chuyển. Nếu nitơ lỏng có thể nhìn thấy ở đáy bên trong thì nó sẽ trở thành Bình Vận Chuyển Pha Lỏng và trạng thái ngoại lệ sẽ bị vô hiệu. Chất lỏng bên trong hiện được phân loại là vật liệu nguy hiểm.
