Hướng Dẫn Sử Dụng Máy Nối Dây Vô Trùng

Mục lục

Cảnh báo trước khi vận hành:

Người sử dụng phải đảm bảo rằng đường ống là vật liệu PVC, kích thước tiêu chuẩn cho ngân hàng máu, với đường kính ngoài từ 3.9 mm đến 4.5 mm và thống nhất đường kính trong danh nghĩa 3.0 mm. Việc không sử dụng ống có kích thước đúng quy định có thể dẫn đến rò rỉ, mối hàn không đạt vô trùng.

Dao nối chỉ sử dụng một lần; thiết bị không thể hoạt động nếu dùng với một bộ dao nối đã qua sử dụng.

Người sử dụng phải đảm bảo rằng thiết bị TCD B40 được vận hành trong khoảng nhiệt độ tối ưu từ 10°C-40°C và được cân bằng nhiệt tại nhiệt độ đó nếu được bảo quản theo cách khác.

Sử dụng thiết bị ở điều kiện nằm ngoài khoảng nhiệt độ tối ưu có thể dẫn đến rò rỉ, mối hàn không đạt vô trùng.

Quy trình thực hiện một mối hàn

Đảm bảo rằng thiết bị TCD B40 đã được vệ sinh và sẵn sàng sử dụng.
Đảm bảo rằng các ống dây và dao nối đã được loại bỏ sau lần sử dụng trước.
Đảm bảo rằng phần nắp của thiết bị TCD B40 đã được đóng.
Kết nối nguồn điện với thiết bị TCD B40 bằng cách cắm đầu phích có khóa vào ổ cắm DC nằm ở mặt sau của thiết bị TCD B40. Đảm bảo rằng vòng khóa nằm trên phích cắm nguồn được vặn chặt theo chiều kim đồng hồ.
Cắm dây cấp nguồn vào lỗ cắm trên tường.
Ấn nút Bắt đầu với phần nắp được đậy chặt.

Thiết bị sẽ phát ra âm thanh và màn hình sẽ hiển thị dòng chữ “TCD” cùng lúc các khung giữ dây ống di chuyển đến đúng vị trí và tiến hành nối dây.

Hình 1: TCD B40 với phần nắp được đậy

Đèn báo TCD Ready sẽ sáng lên và màn hình sẽ hiển thị số quy trình hàn đã thực hiện.

Hình 2: Màn hình hiển thị hiện sáng

Mở nắp và nhấc 2 cái kẹp ống dây ra ngoài.

Màn hình sẽ hiển thị “LOAD” [].

Hình 3: TCD B40 sẵn sàng để nạp mẫu

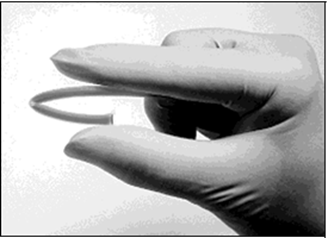

Uốn cong các ống.

Phần ống bị uốn cong sẽ được đặt theo thứ tự phần đường ống chính nằm trên và phần ống mẫu nằm dưới. Cách sắp xếp của phần ống bị uốn cong phải nhất quán giữa giá đỡ ống bên trái và bên phải. Uốn cong phần ống tại vị trí sẽ cung cấp đủ lượng mẫu để xác minh tính toàn vẹn của mối hàn sau khi mối nối đã được thực hiện.

Hình 4: Uốn cong ống

Độ dài tối thiểu của ống mẫu không nên ngắn hơn một đoạn 1.5 cm, chiều dài này xấp xỉ với độ dài của các giá đỡ ống.

Cảnh báo: Nếu như chiều dài ống mẫu nhỏ hơn 1.5 cm (5/8”) có thể dẫn tới quá trình nối không hoàn thành, rò rỉ mối hàn.

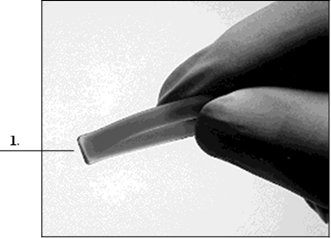

Khi ống bị uốn cong, phần dịch trong ống được ép nhẹ ra xa khỏi vị trí hàn nối.

1. Phần dịch được ép nhẹ ra xa khỏi vị trí hàn

Hình 5: Phần dich di chuyển

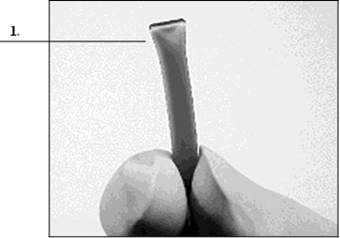

Cùng lúc, một nếp gấp hình côn tự nhiên được hình thành. Đầu gấp côn này sẽ được đặt vào vị trí có hình dạng tương hợp nằm trên cơ cấu nạp dây ống Taper Lock để tạo ra một điểm khóa chắc chắn nằm trên ống tại vị trí tối ưu cho quá trình hàn nối.

1. Phần gấp

Hình 6: Tạo nếp gấp

Thiết bị sẵn sàng để đặt các ống dây vào. Như đã đề cập trước đó, các ống sau khi uốn sẽ được đặt theo thứ tự phần đường ống chính nằm trên và phần ống mẫu nằm dưới.

Cảnh báo: Các ống sau khi uốn được xếp chồng lên nhau, không được đặt cạnh nhau. Các ống được đặt cạnh nhau sẽ dẫn đến rò rỉ, mối hàn không vô trùng.

Cách sắp xếp của phần ống bị uốn cong phải nhất quán giữa giá đỡ ống bên trái và bên phải.

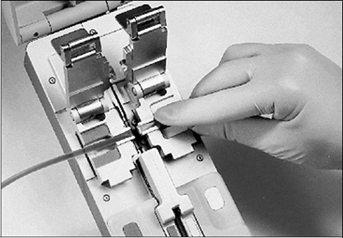

Lắp đặt các ống bằng cách định vị ống uốn cong trên giá đỡ ống sao cho phần nếp gấp của ống uốn nhô ra ngoài trước phần Taper Lock.
Nhấn phần đường ống xuống phần giá đỡ dây ống.
Giữ phần ống nhấn xuống bằng ngón trỏ, điều chỉnh ống từ từ cho đến khi phần nếp gấp của ống uốn nằm đúng vị trí tại Taper Lock.

Hình 7: Lắp đường ống dây

Ghi chú: Điều quan trọng là chỉ nên kéo về sau đến khi cảm nhận trở lực thì dừng. Nếu đường ống bị kéo về sau quá nhiều, nó sẽ không nằm ở vị trí tối ưu cho quá trình hàn nối.

Cách đặt dây ống đúng cách được mô tả ở hình dưới đây.

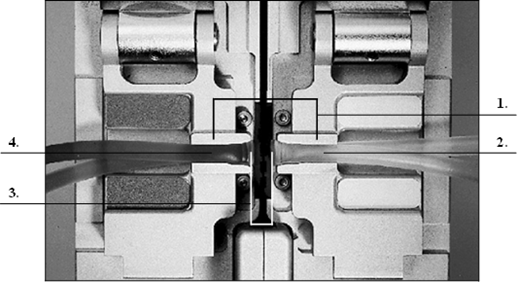

Hình 8: Đặt các dây ống

Taper Lock (2x)
Giá đỡ ống dây phải
Vị trí đặt phần gấp của ống uốn trước Taper Lock (2x)
Giá đỡ ống dây trái

Ghi chú: Thiết bị TCD B40 có thể nối hàn túi chứa mẫu với túi chứa mẫu, túi chứa mẫu với túi rỗng và túi rỗng với túi rỗng. Ống chứa đầy dịch có thể được đặt trong một trong hai giá đỡ ống.

Cảnh báo: Lưu ý quan trọng rằng phần ống uốn cong phải nhô ra khỏi Taper Lock ở mỗi bên. Nếu phần ống không nhô ra khỏi Taper Lock sẽ bị khóa lại không chính xác và sẽ dẫn đến rò rỉ các kết nối được thực hiện, các mối hàn không vô trùng.

Đóng phần kẹp ống và chốt khóa vào vị trí.

Hình 9: Đóng phần kẹp ống và chốt khóa

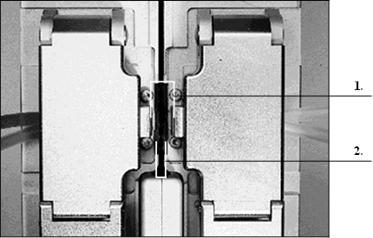

Khi đường ống đã được lắp đặt đúng cách và khóa vào đúng vị trí, sẽ có một phần ống nhô ra (bị ép ra) phía bên ngoài của phần kẹp ống.

Hình 10: Phần ống bị ép ra ngoài

Bề mặt kẹp ống (2x)
Phần ống bị ép ra(2x)

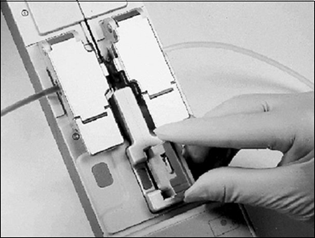

Lắp bộ dao nối vào rãnh dẫn hướng dọc trục.
Điều chỉnh vị trí bộ dao nối sao cho mặt màu xanh lam của bộ khung bọc dao nối khớp với nhãn mã màu ở bên trái của thiết bị.
Nhấn nhẹ đến khi nào bộ dao nối khớp hoàn toàn vào vị trí.

Hình 11: Lắp đặt bộ dao nối

Đóng phần nắp máy và nhấn nút Start để bắt đầu chu trình hàn nối. Thiết bị sẽ phát cảnh báo âm thanh một lần. Đèn hiệu TCD Ready sẽ luôn sáng trong suốt chu trình hàn nối. Trong khi bộ dao nối được làm nóng, màn hình sẽ hiện dòng chữ “HEAT” và đèn hiệu gia nhiệt [] sẽ nhấp nháy.

Khi chu trình nhiệt kết thúc, thiết bị TCD B40 tiếp tục hoàn tất quy trình hàn nối. Trong suốt chu trình hàn nối, màn hình sẽ hiển thị chữ “WELD” []

Hình 12: Đèn hiệu gia nhiệt nhấp nháy

Cảnh báo: Nắp máy nên được đóng trong suốt quá trình hàn nối.

Khi quá trình hàn nối kết thúc, thiết bị TCD B40 sẽ phát cảnh báo âm thanh một lần, màn hình sẽ hiển thị “DONE” [] và đèn hiệu TCD Ready sẽ tắt.

Hình 13: Chu trình hàn nối hoàn thành

Mở nắp máy và màn hình sẽ hiển thị dòng chữ “UNLOAD” [].
Loại bỏ dao nối đã sử dụng và tấm bọc nhựa và xử lý theo các quy định trong phòng thí nghiệm đã được thiết lập.

Hình 14: Loại bỏ bộ dao nối

Mở các kẹp ống và lấy đường ống đã hàn nối ra bằng cách kéo nhẹ nhàng đường ống ra khỏi giá đỡ.

Hình 15: Lấy đường ống ra ngoài

Lưu ý: Các bước được miêu tả trong hình 14 và 15 có thể hoán đổi cho nhau. Người sử dụng có thể lấy ống ra trước và loại bỏ giao nối và tấm bọc ra sau.

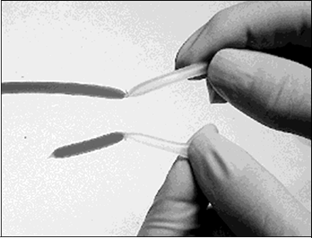

Mối hàn nối hoàn thiện nên có hình dạng như thế này

Hình 16: Mối hàn nối hoàn thiện

Để tách phần ống mẫu nối với đường ống chính:

Giữ cả 2 phần của đường ống chính bằng một tay.
Nắm giữ phần cuối của đoạn ống mẫu dính liền bằng tay còn lại và kéo ra.

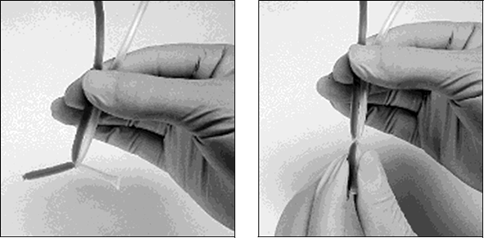

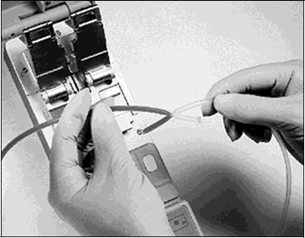

Hình 17: Tách phần ống mẫu hàn nối

Phần ống mẫu là bản sao của phần ống chính cả về thành phần trong ống và đặc điểm mối hàn. Nếu muốn, mối hàn nối của ống mẫu có thể được sử dụng để xác minh tính toàn vẹn của mối hàn nối đường ống chính trước khi thiết lập lại đường ống chứa dịch.
