Những lưu ý lựa chọn và vận hành hệ thống lưu trữ mẫu trong nitơ lỏng | IVF/Biobank

Bình lưu trữ mẫu trong nitơ lỏng (LN₂) là thiết bị thiết yếu tại các trung tâm thụ tinh trong ống nghiệm (IVF) và ngân hàng sinh học (biobank). Chúng cho phép bảo quản phôi, trứng và tinh trùng ở nhiệt độ cực thấp (~−196°C) trong thời gian dài, ngăn chặn mọi hoạt động sinh hóa để “ngưng đọng thời gian sinh học” của mẫu.

Thiết kế bình nitơ lỏng gồm hai lớp vỏ kim loại với khoảng chân không cách nhiệt ở giữa, giúp LN₂ bên trong bay hơi rất chậm và duy trì nhiệt độ ổn định dưới ngưỡng −150°C – mức nhiệt độ đảm bảo mẫu không bị suy giảm chất lượng. Các bình LN₂ dùng trong IVF thường thuộc loại bình Dewar chân không: nhẹ, bền và có nắp cổ hẹp để giảm hao hụt khí. Để đảm bảo an toàn và hiệu quả, nhân viên kỹ thuật cần nắm vững cách sử dụng bình LN₂, quy trình nạp bổ sung hàng ngày/định kỳ cũng như các tiêu chuẩn liên quan (ISO, hướng dẫn HFEA) về lưu trữ mẫu đông lạnh.

Bài viết là những lưu ý khi lựa chọn và vận hành hệ thống lưu trữ mẫu trong nitơ lỏng, trình bày chi tiết ba loại bình LN₂ thông dụng trong lĩnh vực IVF/biobank – MVE XC 47/11-10, MVE CryoSystem 750 và MVE CryoSystem 6000, cùng với các giải pháp nạp nitơ lỏng thủ công, bán tự động và tự động cho các bình này.

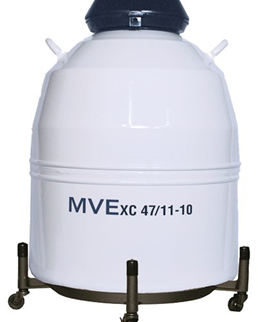

Bình nitơ lỏng MVE XC 47/11-10

MVE XC 47/11-10 (gọi tắt XC47) là mẫu bình nitơ lỏng cỡ vừa thuộc dòng XC Series của hãng MVE (Chart Industries, Mỹ). Bình có dung tích chứa LN₂ khoảng 47,4 lít, thiết kế đi kèm 10 giá (canister) chứa mẫu. Với cấu hình giá tiêu chuẩn, XC47 có khả năng lưu trữ ~1050 ống nghiệm 2 ml hoặc khoảng 3200 mẫu dạng ống hút (straw) nhỏ. Bình XC47 nổi bật nhờ tỉ lệ hao hụt thấp – tốc độ bay hơi tĩnh chỉ ~0,39 lít LN₂ mỗi ngày, cho phép thời gian giữ nhiệt (static hold time) lên tới ~76 ngày khi đầy LN₂ (trong điều kiện lý tưởng, không mở nắp). Thực tế vận hành, “thời gian sử dụng” sẽ ngắn hơn do mở nắp và lấy mẫu, nhưng mức hao hụt thấp giúp giảm tần suất nạp bổ sung. Bình XC47 được chế tạo bằng nhôm hợp kim siêu nhẹ (khối lượng rỗng ~19 kg) nhưng rất bền vững; nhà sản xuất cung cấp thời hạn bảo hành chân không đến 5 năm. Cổ bình đường kính ~5 inch (127 mm) và các giá đựng mẫu dài 279 mm cho phép chứa mẫu ở nhiều tầng. Dòng XC Series được thiết kế nhằm cân bằng giữa sức chứa và thời gian giữ lạnh: cổ bình hẹp giúp giảm thất thoát LN₂, trong khi số lượng giá và kích thước bình được tối ưu cho nhu cầu lưu trữ mẫu sinh học cỡ trung bình.

Lưu ý lựa chọn và vận hành: Với dung tích vừa phải và vận hành hoàn toàn thủ công, XC47 phù hợp cho các phòng lab IVF quy mô nhỏ hoặc làm bình dự phòng. Người dùng cần kiểm tra mức nitơ lỏng thường xuyên và tự châm bổ sung LN₂ để duy trì nhiệt độ lý tưởng. Nhờ thiết kế đơn giản, bình XC47 ít đòi hỏi bảo trì phức tạp – chỉ cần giữ sạch cổ bình, kiểm tra nắp đậy kín, và theo dõi lượng nitơ hao hụt. Tuy không tích hợp sẵn hệ thống cảm biến, bình XC47 có thể kết hợp với các phụ kiện như thiết bị đo mức LN₂ cầm tay hoặc bộ báo động nhiệt độ gắn ngoài để tăng cường an toàn (cảnh báo khi nhiệt độ tăng quá giới hạn cho phép).

Xem thêm bình chứa nitơ lỏng MVE Lab để nạp vào bình lưu trữ mẫu

Bình nitơ lỏng MVE CryoSystem 750

MVE CryoSystem 750 (gọi tắt CryoSystem 750) là model thuộc dòng CryoSystem Series – dòng bình nitơ lỏng chuyên dụng cho lưu trữ sinh học với hiệu suất cao của MVE. Đúng như tên gọi, CryoSystem 750 có sức chứa tối đa khoảng 750 mẫu dạng ống nghiệm 2 ml (khi sử dụng hộp 25 ống). Bình sử dụng 6 giá tròn (canister) để chứa các rack hộp mẫu; thiết kế tập trung vào lưu trữ dạng hộp cryobox giúp quản lý mẫu thuận tiện và truy xuất dễ dàng. Thông số kỹ thuật của CryoSystem 750 tương đồng với XC47 về dung tích LN₂ (~47,4 lít) và mức hao hụt (0,39 L/ngày, thời gian giữ lạnh ~76 ngày). Điểm khác biệt chính là cách bố trí lưu trữ: cổ bình CryoSystem 750 có đường kính lớn hơn dòng XC một chút để đặt vừa các hộp mẫu (mỗi hộp ~25 ống), cho phép lưu trữ số lượng lớn ống nghiệm một cách có hệ thống.

Bình CryoSystem 750 cũng được đánh giá cao về tính kinh tế nitơ lỏng (low LN₂ consumption) và kết cấu gọn nhẹ. Vật liệu nhôm và kết cấu bền chắc giúp bình có tuổi thọ cao (bảo hành chân không 3 năm). Hãng sản xuất thiết kế dòng CryoSystem hướng tới “nhu cầu lưu trữ trung bình với yêu cầu giám sát việc nạp nitơ” – tức là đã tính đến việc người dùng có thể tích hợp hệ thống theo dõi mức LN₂ hoặc thậm chí nâng cấp lên nạp tự động nếu cần. Thực tế, bình CryoSystem 750 xuất xưởng dưới dạng bình nạp thủ công, nhưng có thể lắp đặt bổ sung cảm biến và van điện từ để hoạt động bán tự động hoặc kết nối với bộ điều khiển tự động ngoài (xem phần sau).

Lưu ý lựa chọn và vận hành: CryoSystem 750 phù hợp cho các lab IVF, ngân hàng mô nhỏ và vừa, nơi cần lưu trữ hàng trăm mẫu sinh học an toàn. Nhờ khả năng chứa nhiều ống nghiệm trong không gian gọn, bình này thường dùng để lưu phôi, noãn bào hoặc tinh trùng đã đông lạnh. Kỹ thuật viên vận hành cần thực hiện kiểm tra mức LN₂ ít nhất hàng tuần và châm LN₂ bổ sung kịp thời. Đối với bình ~47 lít như CryoSystem 750, thông lệ là nạp đầy nitơ lỏng mỗi tuần một lần (hoặc sớm hơn nếu mức LN₂ giảm nhiều do mở nắp thường xuyên). Bình cũng nên được đặt ở vị trí thoáng đãng, dễ quan sát để nhân viên nhanh chóng phát hiện bất thường (ví dụ bám sương đá bất thường quanh cổ bình có thể báo hiệu hỏng chân không) và xử lý kịp thời nhằm tuân thủ các quy chuẩn an toàn trong lưu trữ phôi, tinh trùng theo HFEA/ISO.

Bình nitơ lỏng MVE CryoSystem 6000

MVE CryoSystem 6000 (gọi tắt CryoSystem 6000) là model dung tích lớn, đáp ứng nhu cầu lưu trữ số lượng mẫu rất cao trong các ngân hàng sinh học và trung tâm IVF lớn. Bình này có khả năng chứa tới 6000 mẫu ống nghiệm 2 ml (tương đương ~60 hộp × 100 ống, nếu cấu hình đầy đủ), với 6 giá đựng mẫu cỡ lớn bên trong. Thể tích chứa nitơ lỏng của CryoSystem 6000 (phiên bản mới Full Auto) lên đến 175 lít LN₂, cho thời gian giữ lạnh lý thuyết ~104 ngày (khi đầy và không mở nắp thường xuyên). Cổ bình có đường kính lớn (~216 mm) để chứa được các giá rộng – mỗi giá có thể xếp 8–10 hộp mẫu tầng chồng lên nhau. Kích thước tổng thể của bình khá lớn (đường kính ngoài ~0,56 m, cao ~1 m) và khi nạp đầy LN₂ có khối lượng khoảng 136 kgdaiduongvnn.vn.

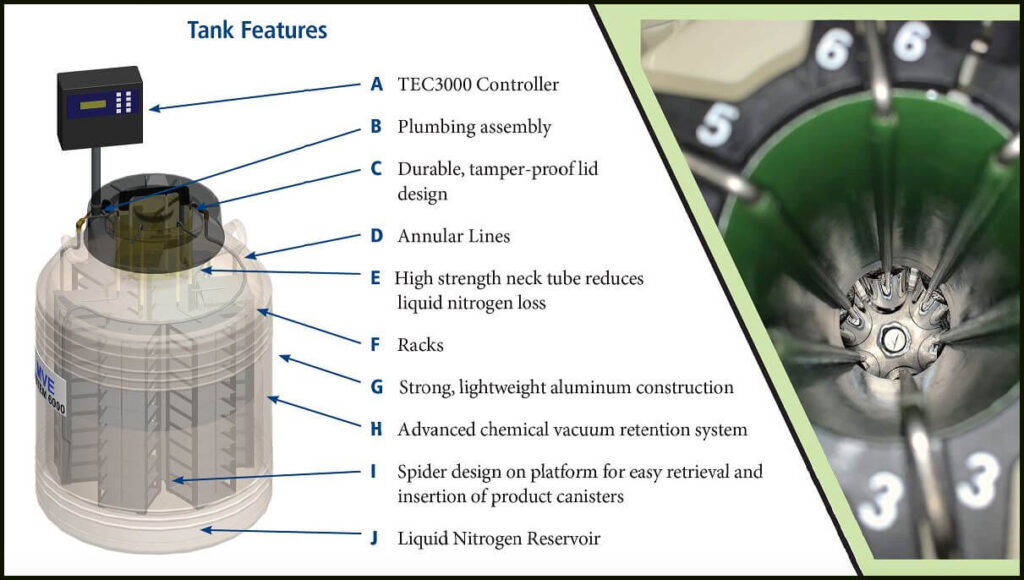

Điểm nổi bật của CryoSystem 6000 là tùy chọn “Full Auto” – tích hợp bộ điều khiển TEC3000 và hệ thống nạp tự động ngay trên bình. Phiên bản CryoSystem 6000 Full Auto kết hợp hiệu quả của bình Dewar nhôm với tính năng giám sát và châm nitơ tự động của bộ điều khiển vi xử lý TEC3000. Bộ TEC3000 liên tục đo mức LN₂ và nhiệt độ mẫu bên trong bình, tự động nạp bổ sung nitơ lỏng khi cần thiết để duy trì nhiệt độ luôn ở mức ~−190°C, gần như không cần con người can thiệp. Người dùng có thể cài đặt các ngưỡng cảnh báo; hệ thống có tới 17 loại cảnh báo âm thanh và hình ảnh (nhiệt độ cao, mức nitơ thấp, lượng dùng nitơ tăng bất thường, lỗi nạp, v.v.) nhằm đảm bảo an toàn tối đa cho mẫu lưu trữ. Ngoài ra, bộ TEC3000 còn ghi nhật ký dữ liệu tới 10 năm về nhiệt độ và mức LN₂ theo thời gian để phục vụ truy xuất và kiểm tra sau này. Với chức năng kết nối từ xa, bình CryoSystem 6000 có thể gửi tín hiệu cảnh báo ra hệ thống trung tâm hoặc qua SMS/Email tùy cấu hình, giúp nhân viên kỹ thuật kịp thời ứng phó sự cố dù không có mặt tại chỗ.

CryoSystem 6000 có thể vận hành ở chế độ lưu trữ pha lỏng hoặc pha hơi tùy nhu cầu: tức là mẫu có thể được nhúng trực tiếp trong nitơ lỏng, hoặc đặt trên giá cao trong pha hơi −190°C (tránh tiếp xúc trực tiếp LN₂ để hạn chế nguy cơ lây nhiễm chéo). Hệ thống điều khiển sẽ giữ mức LN₂ ổn định trong khoảng cho phép để đảm bảo nhiệt độ mẫu luôn dưới −150°C. Nhờ các tính năng tự động và cảnh báo toàn diện, CryoSystem 6000 rất phù hợp cho lưu trữ mẫu giá trị cao: phôi dự trữ nhiều năm, mẫu hiếm, hoặc dịch vụ lưu trữ sinh sản quy mô lớn. Nhiều phòng lab tuân theo khuyến cáo của HFEA và các tổ chức quản lý chất lượng: trang bị hệ thống theo dõi 24/7 và cảnh báo cho tủ lạnh sâu và bình LN₂ chứa mẫu người – CryoSystem 6000 FA đáp ứng tốt yêu cầu này khi bản thân nó liên tục giám sát và có chuông cảnh báo khi nhiệt độ/mức nitơ vượt ngưỡng an toàn.

Lưu ý lựa chọn và vận hành: Mặc dù là hệ thống tự động, bình CryoSystem 6000 cũng cần được bảo dưỡng định kỳ. Các bộ phận như cảm biến, van điện từ (solenoid) phải được hiệu chuẩn và thay thế theo khuyến cáo nhà sản xuất để phòng ngừa hỏng hóc. Nhân viên kỹ thuật nên kiểm tra hoạt động của cơ chế tự động hàng ngày – ví dụ mở nắp bình để quan sát hệ thống có kích hoạt bơm nitơ bù hay không, và thử chức năng nạp bằng nút manual override nhằm đảm bảo van nạp hoạt động trơn tru. Song song đó, luôn duy trì một nguồn cung LN₂ dự phòng (bình chứa lớn hoặc silo) nối với hệ thống, cũng như có sẵn bình lưu trữ rỗng dự phòng đã làm lạnh để chuyển mẫu khẩn cấp trong tình huống bất trắc. Với quy trình vận hành nghiêm ngặt và đầy đủ backup, CryoSystem 6000 giúp các trung tâm IVF/biobank đáp ứng tiêu chuẩn cao nhất về lưu trữ cryo hiện nay.

Quy trình nạp nitơ lỏng & tiêu chuẩn an toàn

Kiểm tra và nạp LN₂ thủ công định kỳ

Trong các phòng lab IVF và biobank, việc kiểm tra mức nitơ lỏng hàng ngày hoặc ít nhất hàng tuần là bắt buộc nhằm bảo đảm mẫu luôn nằm trong vùng nhiệt độ an toàn. Hướng dẫn thực hành tốt khuyến cáo tối thiểu mỗi tuần đo mức LN₂ và châm đầy bình một lần (với bình dung tích nhỏ dưới 60 lít), đồng thời ưu tiên kiểm tra hằng ngày nếu có điều kiện. Khi tiến hành nạp LN₂ thủ công, kỹ thuật viên cần mặc đồ bảo hộ thích hợp: găng tay cách nhiệt, kính bảo hộ hoặc mặt nạ che toàn mặt, tạp dề chống lạnh, giày kín… để phòng ngừa bỏng lạnh do LN₂ bắn ra.

Các bước thường có trong quy trình nạp

Trong quá trình sử dụng hàng ngày, mỗi khi mở bình lấy mẫu, nhân viên nên “điểm nhanh” xem mực LN₂ có đủ cao không – nguyên tắc là luôn cao hơn đỉnh các giá chứa mẫu để toàn bộ mẫu ngập trong môi trường lạnh sâu. Nếu phát hiện mức giảm nhiều, nên bổ sung LN₂ ngay sau thao tác lấy mẫu. Việc duy trì mức LN₂ ổn định không chỉ giữ nhiệt độ an toàn mà còn giúp giảm biến thiên nhiệt khi mở nắp (nếu bình quá vơi, phần trên bình có thể ấm hơn đáng kể). Theo kinh nghiệm, nhiều lab đặt ngưỡng mức LN₂ tối thiểu khoảng 1/3 – 1/2 chiều cao bình; khi xuống tới mức đó sẽ nạp đầy trở lại.

Tuân thủ tiêu chuẩn HFEA/ISO

Các cơ quan quản lý như HFEA (UK) và tiêu chuẩn quốc tế ISO nhấn mạnh yêu cầu có SOP (quy trình thao tác chuẩn) cho việc quản lý bể chứa nitơ lỏng. Điều này bao gồm: lịch trình kiểm tra/nạp LN₂ định kỳ, hồ sơ ghi chép mức nitơ và nhiệt độ bình, cũng như huấn luyện nhân viên về an toàn LN₂. Chẳng hạn, HFEA khuyến cáo mỗi trung tâm phải kiểm kê tình trạng lưu trữ và kiểm tra hệ thống lưu trữ phôi/tinh trùng ít nhất hàng năm, đồng thời đảm bảo tất cả thiết bị đông lạnh quan trọng đều có hệ thống giám sát nhiệt độ 24/7 và báo động khi sự cố. ISO và các hướng dẫn an toàn phòng lab cũng yêu cầu bố trí cảm biến oxy trong phòng chứa LN₂ (để cảnh báo rò rỉ gây thiếu oxy) và biển cảnh báo nguy hiểm lạnh. Do đó, quy trình nạp LN₂ phải luôn song hành với các biện pháp an toàn: làm ở khu vực thông thoáng, có sẵn khăn lau thấm, không để người không phận sự đến gần, và tuyệt đối tránh thao tác một mình khi xử lý LN₂.

Giải pháp bán tự động & tự động khi nạp LN₂

Để giảm gánh nặng lao động thủ công và nâng cao độ an toàn, nhiều trung tâm đã áp dụng các hệ thống nạp nitơ lỏng bán tự động hoặc tự động cho bình lưu trữ mẫu:

Nạp LN₂ bán tự động

Ở cấp độ đơn giản, người ta có thể dùng trạm bơm LN₂ với cơ chế ngắt tự động khi đầy. Ví dụ, thiết bị AFS-01 Automatic Dewar Filling Station cho phép kết nối bình LN₂ di động vào hệ thống cấp từ bồn tổng; khi bình được bơm đầy, cảm biến sẽ phát hiện trạng thái “đầy” và tự động đóng van mà không cần người vận hành canh chừng liên tục. Giải pháp bán tự động khác là sử dụng van phao cơ học: van này lắp trên cổ bình, tự động mở khi mực nitơ hạ thấp và đóng lại khi mực đạt mức đặt trước – kỹ thuật viên chỉ việc đảm bảo bình luôn nối với nguồn LN₂ áp suất thấp. Các hệ thống bán tự động vẫn đòi hỏi con người khởi động quá trình nạp (mở van nguồn hoặc bật bơm), nhưng giảm thiểu rủi ro quên tắt khi đầy và hạn chế thất thoát nitơ.

Nạp LN₂ tự động hoàn toàn

Đây là hệ thống tối ưu, tích hợp cảm biến mức LN₂, van điện từ, và bộ điều khiển tự động. Bình MVE CryoSystem 6000 Full Auto là ví dụ tiêu biểu khi bản thân nó có sẵn bộ điều khiển TEC3000 giám sát liên tục và tự bơm LN₂ khi cần. Đối với các bình chưa tích hợp sẵn, có thể trang bị thêm bộ điều khiển autofill ngoài. Chẳng hạn, hệ thống Planer CryoFill (Anh) là một bộ điều khiển cảm ứng có khả năng tương thích với hầu hết các loại bình trên thị trường. CryoFill sử dụng cảm biến mức 4 điểm hoặc cảm biến chênh áp suất gắn vào bình để đo chính xác lượng LN₂ bên trong. Khi mức nitơ chạm ngưỡng thấp, bộ điều khiển sẽ kích hoạt van điện từ mở cho LN₂ chảy vào bình cho đến khi đạt ngưỡng cao thì đóng lại. Mọi thông số về mức nitơ, nhiệt độ, trạng thái van đều hiển thị trên màn hình cảm ứng, kèm chức năng ghi dữ liệu và báo động bằng âm thanh/đèn khi có sự cố. Các hệ thống tự động hiện đại còn cho phép cài đặt ngưỡng nhiệt độ cao: ví dụ CryoFill có tính năng “boost cooling” – khi phát hiện nhiệt độ ở đỉnh bình tăng vượt ngưỡng (do mở nắp lâu), nó có thể tự bơm một lượng LN₂ nhỏ để làm lạnh nhanh vùng trên cùng, bảo vệ mẫu khỏi ấm lên.

Ưu điểm của nạp tự động

Nạp tự động giúp duy trì mức LN₂ tối ưu liên tục, tránh tình trạng cạn LN₂ do quên châm, đồng thời giảm tiếp xúc của nhân viên với LN₂ (giảm nguy cơ bỏng lạnh). Các hệ thống này thường đi kèm pin dự phòng đảm bảo hoạt động ngay cả khi mất điện, và có thể kết nối cảnh báo từ xa qua SMS/email để tuân thủ quy định của các tổ chức như FDA, HFEA về giám sát thiết bị lưu trữ sinh học 24/7. Thực tế, nhiều phòng lab lớn coi hệ thống autofill và báo động là tiêu chuẩn bắt buộc khi lưu trữ hàng nghìn mẫu quý giá, nhằm loại trừ tối đa lỗi do con người.

Lưu ý vận hành & bảo trì

Ngược lại, hệ thống tự động cũng có những rủi ro riêng – chủ yếu là lỗi thiết bị. Cảm biến có thể trục trặc, van điện từ có thể kẹt, hoặc lỗi phần mềm có thể khiến hệ thống ngừng bơm hoặc bơm quá mức. Do đó, kiểm tra thủ công bổ sung vẫn rất quan trọng: nhân viên nên quan sát mức LN₂ thực tế ít nhất mỗi tuần ngay cả khi có autofill, và kiểm tra hoạt động van/cảm biến hàng ngày theo lịch bảo dưỡng. Dấu hiệu bất thường như đóng băng, hơi sương tại khớp nối và van có thể báo hiệu rò rỉ hoặc kẹt van cần sửa chữa. Luôn trang bị phương án chuyển sang chế độ thủ công nếu hệ thống tự động gặp sự cố: ví dụ, các bình Full Auto đều có van “manual override” cho phép nạp tay khi cần. Ngoài ra, tuân thủ lịch thay pin backup, cảm biến mức, van solenoid theo khuyến cáo của nhà sản xuất (thường vài năm một lần) để đảm bảo hệ thống vận hành tin cậy.

Kết luận

Tóm lại, việc quản lý bình lưu trữ nitơ lỏng trong IVF/biobank đòi hỏi kiến thức kỹ thuật chuyên sâu và tuân thủ nghiêm ngặt quy trình. Từ các bình XC47 nhỏ gọn đến CryoSystem 6000 tự động hiện đại, mỗi loại đều cần được sử dụng đúng cách để phát huy hiệu quả lưu trữ lâu dài và bảo vệ an toàn cho mẫu sinh học quý giá. Bằng cách kết hợp kiểm tra định kỳ theo tiêu chuẩn với các giải pháp công nghệ (bán tự động/tự động), chúng ta có thể đảm bảo môi trường lưu trữ luôn đạt chuẩn ISO/HFEA, mang lại sự yên tâm cho cả kỹ thuật viên lẫn bệnh nhân gửi mẫu. Biogroup hoàn toàn có thể hỗ trợ bạn tư vấn và xây dựng hệ thống lưu trữ mẫu trong nitơ lỏng phù hợp, cùng với dịch vụ bảo dưỡng định kỳ và cung cấp các giải pháp bảo quản lạnh khác.
